मध्यम हाइब्रिड प्रणाली
अन-ग्रिड र अफ-ग्रिड ऊर्जा भण्डारण प्रणालीले फोटोभोल्टिक (PV) पावर उत्पादन, ऊर्जा भण्डारण, र बौद्धिक नियन्त्रणलाई एकीकृत गर्दछ। यसले निरन्तर र स्थिर बिजुली आपूर्ति सुनिश्चित गर्दै, ग्रिड-जडित र स्ट्यान्ड-अलोन मोडहरूमा काम गर्न सक्छ।
सोधपुछ पठाउनुहोस्
उत्पादन विवरण
|

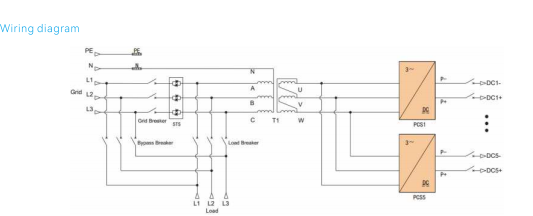

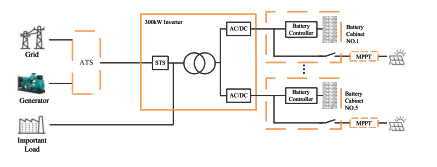

सुविधा प्रणालीले समानान्तर कन्फिगरेसनमा मोड्युलर इन्भर्टर एकाइहरू प्रयोग गर्दछ, जहाँ प्रत्येक इन्भर्टर मोड्युलको DC इनपुट एक समर्पित ब्याट्री क्याबिनेटसँग मेल खान्छ, बीचमा परिसंचरण प्रवाहहरू हटाउन प्रति-क्लस्टर व्यवस्थापन सक्षम गर्दै ब्याट्री तार। AC/DC पावर मोड्युलहरूले मात्रा र दुवैमा लचिलो परिनियोजनलाई समर्थन गर्दछ पावर मूल्याङ्कन, 5-इकाइ समानान्तरमा 60kW मोड्युलहरूको अधिकतम क्षमताको साथ कन्फिगरेसन। पावर मोड्युलबाट एसी आउटपुट ट्रान्सफर्मर मार्फत डेलिभर गरिन्छ पृथक आउटपुट चरण, बलियो प्रतिरोध संग लोड को शक्ति आपूर्ति वर्तमान झटका। हाइब्रिड ESS ले DC-जोडिएको फोटोभोल्टिक एकीकरणलाई रोजगार दिन्छ, उच्च हासिल गर्दै ऊर्जा रूपान्तरण दक्षता र PV सँग अफ-ग्रिड परिदृश्यहरूको लागि अनुकूलित उत्पादन क्षमता लोड माग भन्दा बढी; बाहिरी-रेटेड MPPT नियन्त्रकहरू कम्बाइनर र MPPT कार्यक्षमताहरूलाई एकल कडा घेरामा एकीकृत गर्नुहोस्। पूर्ण प्रणालीमा डिजेल जेनेरेटर एटीएस विकल्प, 300kW हाइब्रिड समावेश छ इन्भर्टर, PV MPPT नियन्त्रक, र ब्याट्री ऊर्जा भण्डारण प्रणाली।
सुविधा प्रणालीले समानान्तर कन्फिगरेसनमा मोड्युलर इन्भर्टर एकाइहरू प्रयोग गर्दछ, जहाँ प्रत्येक इन्भर्टर मोड्युलको DC इनपुट एक समर्पित ब्याट्री क्याबिनेटसँग मेल खान्छ, बीचमा परिसंचरण प्रवाहहरू हटाउन प्रति-क्लस्टर व्यवस्थापन सक्षम गर्दै ब्याट्री तार। AC/DC पावर मोड्युलहरूले मात्रा र दुवैमा लचिलो परिनियोजनलाई समर्थन गर्दछ पावर मूल्याङ्कन, 5-इकाइ समानान्तरमा 60kW मोड्युलहरूको अधिकतम क्षमताको साथ कन्फिगरेसन। पावर मोड्युलबाट एसी आउटपुट ट्रान्सफर्मर मार्फत डेलिभर गरिन्छ पृथक आउटपुट चरण, बलियो प्रतिरोध संग लोड को शक्ति आपूर्ति वर्तमान झटका। हाइब्रिड ESS ले DC-जोडिएको फोटोभोल्टिक एकीकरणलाई रोजगार दिन्छ, उच्च हासिल गर्दै ऊर्जा रूपान्तरण दक्षता र PV सँग अफ-ग्रिड परिदृश्यहरूको लागि अनुकूलित उत्पादन क्षमता लोड माग भन्दा बढी; बाहिरी-रेटेड MPPT नियन्त्रकहरू कम्बाइनर र MPPT कार्यक्षमताहरूलाई एकल कडा घेरामा एकीकृत गर्नुहोस्। पूर्ण प्रणालीमा डिजेल जेनेरेटर एटीएस विकल्प, 300kW हाइब्रिड समावेश छ इन्भर्टर, PV MPPT नियन्त्रक, र ब्याट्री ऊर्जा भण्डारण प्रणाली।
निर्दिष्टीकरणहरू |
|||||
| मोडेलहरू | P200TS-400-A | P250TS-400-A | P300TS-400-A | ||
|
DC-साइड प्यारामिटरहरू |
भोल्टेज दायरा | 650-950Vdc | |||
| प्रति-मोड्युल इनपुट स्विच | 250A | ||||
| DC च्यानलहरूको संख्या | ३ बाटो | ४ बाटो | ५ बाटो | ||
|
AC-साइड प्यारामिटरहरू (ग्रिड जडित) |
मूल्याङ्कन आउटपुट शक्ति | 200kW | २५० किलोवाट | ३०० किलोवाट | |
| अधिकतम उत्पादन शक्ति | 220kW | २७५ किलोवाट | ३३० किलोवाट | ||
| रेटेड आउटपुट वर्तमान | २८९ ए | ३६१ए | ४३३ए | ||
| THDi | <3% | ||||
| ग्रिड प्रकार | 3W+N+PE | ||||
| भोल्टेज दायरा | 360Vac ~ 440Vac | ||||
| आवृत्ति दायरा | 45~55Hz/55～65Hz | ||||
| शक्ति कारक | -१~१ | ||||
|
टापु AC-साइड प्यारामिटरहरू |
मूल्याङ्कन आउटपुट शक्ति | 200kW | 250kW 300kW | ||
| मूल्याङ्कन आउटपुट भोल्टेज | 400Vac | ||||
| मूल्याङ्कन आउटपुट आवृत्ति | ५०/६० हर्ट्ज | ||||
| THDu | <1% रैखिक, <5% ननलाइनर<1% रैखिक, <5% ननलाइनर | ||||
| ओभरलोड क्षमता | १० मिनेटको लागि ११०% ओभरलोड ११०% १० मिनेटको लागि | ||||
|
ग्रिड-द्वीप स्थानान्तरण र स्विचगियर |
मर्मतसम्भार बाइपास स्विच | 400A | 630A | ||
| ग्रिड स्विचहरू | 630A | 800A | |||
| लोड स्विचहरू | 400A | 630A | |||
| STS एकाइ | 577A/400kW | 722A/500kW | |||
| स्विच गर्ने समय | <20ms | ||||
|
प्रणाली प्यारामिटरहरू |
शिखर दक्षता | ९७.५% | |||
| सञ्चालन तापमान | -30~55℃-30~55℃(40 ℃ माथिको डेरेटिङ) | ||||
| सापेक्ष आर्द्रता | 0~95% RH, 0~95% RH, गैर-घन | ||||
| आयाम (L*D*H) | 1300×1050×2050mm | ||||
| वजन | 1400kg | 1700 kg 1800 kg | |||
| आईपीग्रेड | IP21 IP21 (पूर्ण सेट) | ||||
| कोलाहल | <70dB | ||||
| डिस्प्ले स्क्रिन | एलसीडी टच स्क्रिन | ||||
| BMS संचार | CAN | ||||
| EMS संचार | TCP/IP | ||||
